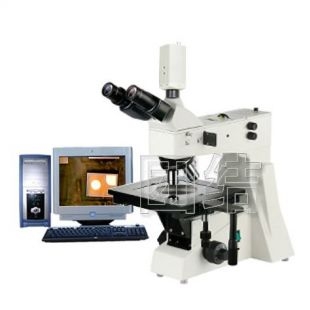

半导体检测显微镜

　　半导体检测仪是检测双极型晶体管的基区宽度，半导体晶片的直径、平整度、光洁度、表面污染、伤痕等，刻蚀图形的线条长、宽、直径间距、套刻精度、分辨率以及陡直、平滑必不可少的仪器。配备大视野目镜与偏光观察装置，透反射照明采用“柯勒”照明系统，视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验，是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器,广泛应用在工厂、实验室和教学及科研等领域。

　　采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能，紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。不仅可以在目镜上作显微观察，还能在计算机显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
